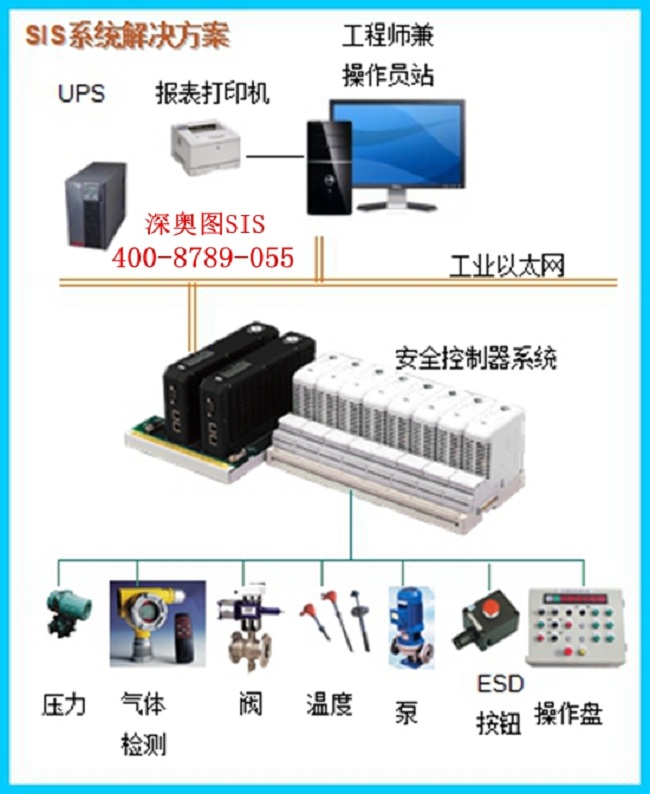

IEC 61508/ 61511標準中規定了安全儀表系統(SIS)功能安全的管理要求，以確保安全儀表在生命周期中的正確設計和有效管理。安全儀表系統(SIS)通常包括緊急停車系統(ESD)、工藝關停系統(PSD)、高完整性壓力保護系統(HIPPS)和火氣安全系統(F&G)。

      IRC在流程工業項目各階段, 有豐富的項目經驗, 能夠依據IEC 61508/ 61511提供如下服務：

           SIL定級；

           SIL驗證；

           SIL驗收確認；

           SIS 生命周期管理軟件。

 SIL定級

      建議使用保護層分析(LOPA)這種半定量的分析方法來確定每一個安全儀表功能(SIF)的安全完整性等級(SIL)。

      安全完整性等級(SIL)的確定受初始事件頻率，初始事件頻率修正因子, 事故發展場景，以及有效的獨立防護保護層（IPL）等因素影響。

 SIL驗證

      SIL的驗證包括審查關斷回路設計，并收集下列信息來計算SIF的需求失效概率(PFD)及相關參數。

           硬件故障率, 冗余度；

           共因失效百分比β；

           檢驗測試周期；

           檢驗測試覆蓋率。

      使用PFD計算軟件(符合IEC 61511要求)，可以確定待驗證回路的PFD，并與與SIL定級時所確定的該安全儀表功能(SIF)的SIL等級進行對比。

 SIL確認

      確認安全儀表功能(SIF)通常需要在系統安裝之后進行。

      確認過程可能包括以下活動：

           現場驗收測試(SAT)；

           開車前安全預審查(PSSR)；

           操作準備審核(ORR)等。

      確認程序應保證安全儀表系統(SIS)已經滿足安全要求規范(SAR)，從早期驗證活動和評論中得出的任何建議已得到圓滿解決。確認的范圍和嚴謹程度應與安全儀表系統(SIS)及所涉及的SIL等級的復雜程度相稱。

安全儀表系統(SIS)安全完整性水平(SIL)定級、驗證和確認

 SIL 項目經驗

      超過50個SIS系統功能安全分析的項目經驗。為客戶提供SIL定級、SIL確認、SIS全生命周期管理、SIS功能安全設計文件編制等不同服務。

 案例分析

      對某一正在運行的液化天然氣接收終端及其相關的輸氣干線進行SIL定級與驗證/確認分析。

      此SIL定級分析涵蓋了該液化天然氣接收終端內所有安全聯鎖回路和選定的輸氣干線SIF回路。防護層分析(LOPA)被用來審查每個SIF及其相關的影響事件，嚴重程度，初始原因，初始事件頻率，保護層等

      使用從供應商獲得的失效數據和從客戶運行數據中獲得的驗證測試信息，通過審查SIF相關原理和程序來驗證所有的SIFs(含SIL等級)。

      通過對SIS管理相關程序文件與校驗記錄的細致分析，確定β值及檢驗測試覆蓋率。

      分析結果表明，該液化天然氣接收終端及其相關輸氣干線的SIF可以滿足SIL等級要求，但驗證測試程序則需要進一步改進。
